用PLC改造Z3063液壓搖臂鉆床控制系統分析
PLC控制系統，可編程邏輯控制器，專為工業生產設計的一種數字運算操作的電子裝置，Z3063液壓搖臂鉆床采用一類可編程的存儲器，用于其內部存儲程序，執行邏輯運算，順序控制，定時，計數與算術操作等面向用戶的指令，并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。是工業控制的核心部分。PLC目前在本公司液壓機以及沖床、剪板機等鍛壓設備上應用廣泛，因其操作方面，目前已經應用到搖臂鉆床上面。那么有些客戶有這樣的疑問，我之前已經給購買的普通型Z3063液壓搖臂鉆床可以加裝PLC數控系統嗎？今天山東威力重工機床有限公司就針對把問題進行解答。
傳統機床控制系統基本上采用交流繼電接觸器控制方式，可靠性較差。存在觸點壽命低、故障率高、線路維護困難等缺點?？删幊绦蚩刂破?PLC)是以微處理器為基礎，綜合計算機技術、自動控制技術和通訊技術發展起來的一種工業自動控制裝置，應用靈活、可靠性高、維護方便。應用PLC對傳統機床控制系統進行改造可取得良好效果。
Z3063液壓搖臂鉆床主要由底座、內立柱、外立柱、搖臂、主軸箱、工作臺等組成。為簡化傳動裝置，搖臂鉆床的運動部件使用多電機拖動，共有四臺電動機：主軸電動機M1，搖臂升降電動機M2，液壓泵電動機M3，冷卻泵電動機M4。

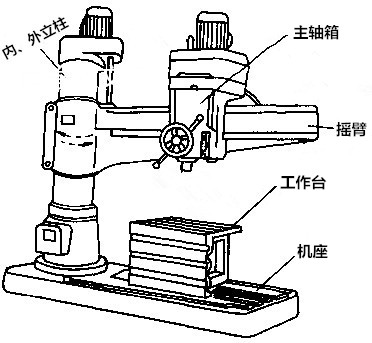

山東威力重工3063液壓搖臂鉆床結構圖
主軸箱上裝有4個按鈕：SB1、SB2、SB3與SB4，它們分別是主軸電動機停止、起動按鈕，搖臂上升、下降按鈕。主軸箱移動手輪上裝有2個按鈕SB5、SB6，分別為主軸箱、立柱松開按鈕和夾緊按鈕。
（一）Z3063液壓搖臂鉆床電氣控制線路分析
1．主軸電動機M1的控制
按起動按鈕SB2→接觸器KM1吸合并自鎖→主軸電動機M1啟動運行，同時指示燈HL3顯亮。按停止按鈕SB1→KM1釋放→M1停止，同時指示燈HL3熄滅。
2．搖臂升降控制
按下上升點動按鈕SB3→時間繼電器KT線圈得電→搖臂上升到位后，松開按鈕SB3→KM2和KT同時斷電釋放→M2停止，搖臂停止上升→由于KT線圈失電，經1～3秒延時，其延時閉合的常閉觸點復位→KM5吸合→液壓泵電機反轉→壓力油經分配閥體進入搖臂的“夾緊油腔”搖臂夾緊。同時，活塞桿通過彈簧片使SQ3的動斷觸點斷開→KM5斷電釋放→液壓泵電機停止，最終完成搖臂的“松開－上升－夾緊”的整套動作。
搖臂的下降由SB4控制KM3，啟動M2反轉來實現，與搖臂上升過程類似。
其中，搖臂的松開及夾緊到位分別由行程開關SQ2及SQ3的動作發出信號。搖臂升降的上下限位保護分別由SQ1及SQ5實現。KT為斷電延時型時間繼電器，其作用是在搖臂升降到位后，延時1～3S再起動M3將搖臂夾緊。
3．立柱和主軸箱的夾緊與松開控制
SB5和SB6分別為松開與夾緊控制按鈕，由它們點動KM4、KM5，去控制M3的正、反轉，由于SB5、SB6的動斷觸點（5－21－22）串聯在YA線圈支路中。所以在操作SB5、SB6點動M3的過程中，電磁閥YA斷電，液壓泵供出的壓力油進入主軸箱和立柱的松開、夾緊油腔，而不進人搖臂松開夾緊油腔，進而推動松、緊機構實現主軸箱和立柱的松開、夾緊，同時“松開/夾緊指示燈”HL1或HL2亮。
（二）控制線路的常見問題
Z3063液壓搖臂鉆床的工作過程是由電氣、機械、液壓系統配合實現的。由于采用交流繼電接觸器控制方式，繼電器、接觸器控制線路部分故障率較高，這是造成經常待機維修的主要因素。例如：若時間繼電器KT線圈斷線，或其動合觸點閉合時接觸不良，則可導致?lián)u臂松開的專用電路故障；若接觸器KM4主觸點接觸不良，或KM5的動合互鎖觸點接觸不良等則會使主軸箱和立柱的松開不正常等等。
此種常見故障可由器件本身故障造成，也可由觸點老化、連接點接觸不良等線路故障造成。若采用可編程序控制器用程序來實現控制功能，即用“存儲邏輯”取代繼電器-接觸器系統的“接線邏輯”，則在控制電路中，不存在觸點老化，觸點接觸不良，接點虛焊等現象，具有很高的可靠性。下面就試述用PLC對其進行控制線路的改造的方法。

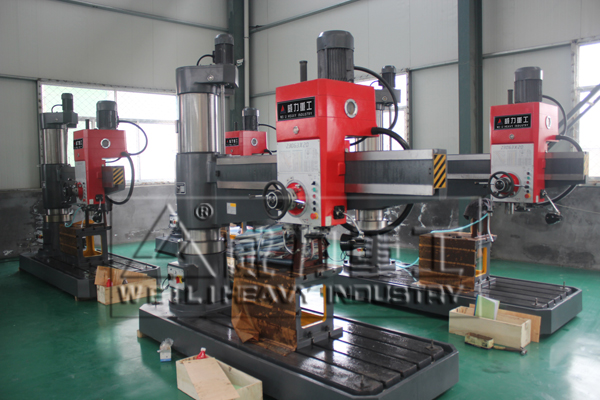

3063液壓搖臂鉆床廠家山東威力重工
三、用PLC進行控制線路的改造
（一）分析控制對象
前面已分析了機床控制系統的動作過程。在用PLC控制系統時，為節省I/O點，主軸電機的過載保護熱繼電器FR1及液壓泵電機的過載保護熱繼電器FR2的動斷觸點串聯接入PLC，共用一個輸入點。冷卻泵由組合開關QS2直接啟動，不接入PLC。各指示燈與相應的接觸器并聯輸出或直接由相應開關控制，不單獨占用輸出點。
（二）PLC選型及分配I/O點
根據控制系統的I/O點數量的情況，選用三菱公司的FX2N-32MR型PLC。I／O設備及I／O點分配如表1所示。
（三）外部接線圖
為了提高信號的準確性，避免由于機器機械振動等原因使常閉觸點脫開而給出錯誤指令，PLC輸入端的信號元件SB1，SQ1，SQ5，SQ2，SQ3等在傳統控制線路中使用常閉觸頭的，都改用常開觸頭，而在PLC的程序中做相應調整。
（四）程序設計
由于搖臂上升和下降都需要先松開搖臂，同時也都受“升降限位→開關”的限位保護，所以可以用這些條件去控制PLC內的一個虛擬輔助繼電器M，使其成為有人按下?lián)u臂上升或下降按鈕（發出搖臂升降命令）的標志，從而簡化后續程序的設計。
另外，前文已經分析：在搖臂上升的控制中，按下SB3使搖臂上升到所需位置后，松開SB3則搖臂停止上升。同時時間繼電器KT斷電釋放，經1S－3S時間的延時后，其延時閉合的觸點動作閉合使液壓泵電機反向旋轉，最終使搖臂夾緊（下降過程類似）。因而程序中需要一個“斷電延時型”的時間繼電器，而Z3063液壓搖臂鉆床PLC里的時間繼電器都是屬于“通電延時型”，所以需要通過一個程序段構造一個“斷電延時型”的時間繼電器。
如圖3所示，M0得電閉合后，M1得電并自鎖，而T0受M0的封鎖不能得電；M0斷電后，其常閉觸點復位閉合，T0得電開始定時，定時時間到了之后，T0的常閉觸點才動作斷開，這時M1才失電；即T0成了一個“斷電延時型”的時間繼電器，M1也有了“失電延時斷開”的功能。
根據上述的分析及原來的繼電器系統控制線路圖，結合“翻譯法”可以很方便的設計出PLC的梯形圖。
（五）調試運行
寫好程序后，先利用計算機軟件模擬運行，修改、完善程序，確定能實現原線路的各種功能后，再與機床聯機調試運行。
四、結束語
改造后的機床PLC控制系統比原來的繼電接觸器控制系統有如下優點：用程序?qū)崿F(xiàn)器件的“軟連接”，節省了電氣元件、導線等材料，減少了硬件接線的工作量，縮短設計周期；PLC控制系統便于運行監控，檢查和排除故障，減少平時維護的工作量；提高了控制系統的可靠性和抗干擾能力，降低了故障率。
可編程序控制器應用靈活、編程容易，應用PLC對傳統控制方式的Z3063液壓搖臂鉆床進行改造可取得良好的效果。目前已廣泛應用于傳統工業技術改造和工業新產品的設計中。所以這種帶有PLC的3050搖臂鉆床在市場上有很大的占有率。山東威力重工機床有限公司生產液壓搖臂鉆床、機械搖臂鉆床多種型號都有現貨，請您選購：0632-5863817 18306370979（同微信）
